一、产品开发背景
目前国内的粗糙度轮廓一体机测量仪精度与国外相差较大,且在测量稳定性上也有一定的差距。由于技术上的差距,导致了国内的高端市场一直由国外占领,且形成了价格垄断。SJ5701-200 粗糙度轮廓一体式测量仪在精度、稳定性方面基本达到进口品牌的水平,在价格和技术上打破国外的垄断,提升了我国在测量领域的测量水平,并且给国家节省大量外汇,填补我国在中高端粗糙度轮廓一体式测量仪技术上的空白。
SJ5701-200 粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、模具、精密五金、光学加工等行业。该仪器可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法来评定圆弧和直线等。从而可测量圆弧半径、直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。该仪器还可对各种零件表面的粗糙度进行测试;可对平面、斜面、外圆柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试,并实现多种参数测量。本仪器依据 GB/T 19600-2004、GB/T3505-2009、GB/T6062-2009、GB/T10610-2009、JJF1105-2003 等国家标准及 ISO5436、ISO11562 国际标准制造。
三、 产品描述

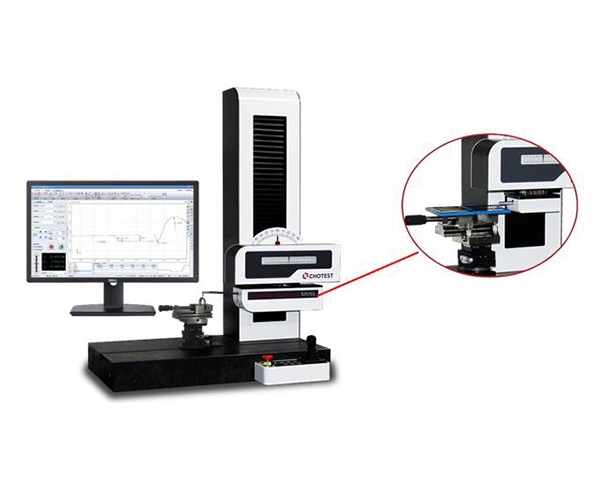

SJ5701-200 是一款集成表面粗糙度和轮廓测量的测量仪器;采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术,实现对各种工件表面粗糙度和轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机*测量的高稳定性及直线度, 采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标,计算机通过修正算法对光栅数据进行修正, 最终还原出工件轮廓信息并以曲线图显示出来,通过软件提供的分析工具可对轮廓进行各种参数分析。
轮廓仪为全自动测量设备,操作者只需装好被测工件,在检定软件上设定扫描的开始、结束位置,点击【开始】按钮,测针会自动接触工件表面,并按设定的位置扫描;可高精度地测量精密加工零部件的粗糙度和轮廓形状,再选择所需评价参数即可进行评价。
系统软件为简体中文操作系统,操作方便。
四、 产品功能
1. 表面轮廓评定:评定半径、角度、距离、坐标、圆、圆截面;确定各个点、相交各点、坐标轴、直线、垂直线、圆和圆截面,可对轮廓进行直线度、圆度、轮廓度分析等;
同时实现下列功能:
(1)建立回归直线和圆形;
(2)建立点、交点、自由点、中心点、*点和*点;
(3)建立坐标系统;
(4)计算半径、距离、角度、坐标及线性偏差; (5)实际值与标称值比较;
(6)测量程序自动运行。
2. 表面粗糙度评定: Ra,Rp,Rv,Rz,Rt,Rmax,Rq,Rsk,Rku,RSm,RPc,Rdq,Rdc,Rmr 及 P 参数、W 参数等多参数评定。
3. 滤波:2RC 滤波,高斯滤波和零相位滤波;
4. 界面友好,更符合中国用户操作习惯;
5. 测量记录采用集中式数据库管理,可按被测件类型、生产单位、出厂编号、检测员、送检单位、设备编号、检定日期和有效日期等查询和管理测量记录;
6. 输出多种格式报表(.doc,.docx,.xlsx,.pdf),并支持完全的自定义报表,定制测量记录报表,可批量打印记录;
7. 具有数据备份和还原数据库功能;
8. 拥有 CNC 测量功能,能实现同批次自动测量,具有 SPC 统计分析功能;
9. 可进行 CAD 图纸导入,CAD 图纸尺寸标注等与测量结果进行比对;
10. PDF 格式图纸导入比对分析功能;
五、 性能特点
1、 高精度、高稳定性、高重复性:完全满足被测件测量精度要求。
1) 选用国际*的高精度光栅测量系统和高精度电感测量系统,测量精度高;
2) 自主研发高精度研磨导轨系统,导轨材料耐磨性好、*系统稳定可靠工作;
3) 高性能直线电机驱动系统,*测量稳定性高、重复性好。
2、 智能化管理与检测软件系统:
仪器操作界面友好,操作者很容易即可基本掌握仪器操作,使用十分简便。
1) 10 多年积累的实用检定软件设计经验,向客户提供简洁、实用、快速的操作体验;
2) 智能化分析及记录,同批次可自动测量和分析,大幅度减少人员的操作要求及降低人员的劳动强度
3) 测量范围广,可满足绝大多数类型的工件粗糙度轮廓测量;
4) 可自动和手动选取被测段进行评定,可依据客户要求进行软件功能的定制;
5) 纯中文操作软件系统,更好的为国内用户服务;
6) 可打印各种格式的检定报告,自动显示、打印、保存、查询测量记录,打印格式正规、美观。检定数据可存档,或集中打印,不占用检定操作时间;
7) 本仪器采用计算机大容量数据库储存,可自动记录保存所有检定结果。
3、 同时能测量表面粗糙度和轮廓形状
共用主体,只需切换不同模块,可对产品进行轮廓形状测量和微观粗糙度测量。
4、 可进行多参数评定
粗糙度可依据不同标准进行自动评价,包含 Ra,Rp,Rv,Rz,Rt,Rmax,Rq,Rsk,Rku,RSm,RPc,Rdq,Rdc, Rmr 及 P 参数、W 参数等多参数评定。
5、 大批量高效率检测及品质管控:
针对同类型大批量的工件,能进行 CNC 模式测量,自动分析处理数据,并能将数据进行统计, 带有 SPC 功能,能进行多种方式统计分析,给予品质控制指导;
具有导入 CAD 图纸,和输出 PDF 功能,可以将理论图纸与实际检测尺寸结果进行比对,特别是一些不规则的轮廓形状时,可以提供直观图形对比
6、 测量力系统:
采用音圈电机测力系统,测力可实现从 10~150mN 连续可调,测力分辨力可达 0.2mN;避免了老式砝码加载因周围环境振动带来的测力误差,降低了测力变化引起的测量误差。
7、 智能保护系统:
仪器在各个方向都有进行保护,能有效的保护仪器,降低人员操作失误带来的损伤。
8、 灵活手动控制:
仪器配置了操作杆,可在测量工件前对测针进行粗定位;在脱离电脑的情况下,让测针左右、上下快速移动。
六、 技术参数
传感器系统:进口高精度光栅测量系统和高精度电感测量系统直线导轨:高精度研磨导轨
驱动装置:直线电机、伺服电机控制测量力系统:计算机自动控制
计算机:24"计算机电源:220V,50Hz
七、 技术指标
1. 粗糙度测量:
● 基本参数:
测量范围:X 轴:200mm,Z1 轴:±80µm、±40µm、±20µm 直线度误差: ≤0.15µm/20mm,≤0.5µm/200mm
示值误差:±5%
分辨率:Z1 轴 0.004µm(±80µm)、0.002µm(±40µm)、0.001µm(±20µm)
测量速度:0.5mm/s、0.1mm/s、0.05 ㎜/s 可调
● 硬件结构:
测针:标准型(高度小于 8mm) 1 支,触针半径 2µm,静态测力 0.75mN; 大理石平台:尺寸≥800×450mm;
电动立柱:高度≥450mm;
● 测量软件
依照 ISO3274 等国际标准,能自动选取截止波长;
● 测量参数
R 粗糙度:Ra、Rq、Rz、Rmax、Rpc、Rz-JIS、Rt、Rp、Rv、R3z、RSm、Rs、Rsk、
Rku、Rdq、Rlq、Rdc、RHSC、Rmr、Rz-L、Rp-L、R3z-L、Rdc-L、RMr-L、Pdc-L、PMr-L;
核心粗糙度: Rk、Rpk、Rvk、Rpkx、Rvkx、Mr1、Mr2、A1、A2、Vo;
P 轮廓参数:Pa、Pq、Pt、Pp、Pv、PSm、Psk、Pku、Pdq、Plq、Pdc、PHSC、PPc、
PMr;
W 波度轮廓参数:Wa、Wq、Wt、Wp、Wv、WSm、Wsk、Wku、Wdg、Wdc、WMr;
Motif 参数:R、Ar、W、Aw、Rx、Wx、Wte、Nr、Ncrx、Nw、Cpm、CR、CF、CL;
ISO5436 参数:Pt、D;
轮廓类型:支持 D、P、W、R。
● 滤波器:
高斯滤波器、RC 滤波器,相位修正滤波器; 滤波波段可选择,也可任意设定;
支持自动选择符合标准的过滤方式和取样长度;
2. 轮廓测量:
(1)X 轴
测量范围:0~200mm;
示值误差:±(0.8+2L/100)μm,其中 L 为水平测量长度,单位:mm; 分辨率:0.01μm;
直线度:2μm/200mm;
测量速度:0.05~5mm/s; 移动速度:0~10mm/s。
(2)传感器 Z1 轴:
测量范围:±25mm;
示值误差:±(1.6+|2H|/100)μm,其中 H 为垂直测量高度,单位:mm; 分辨率:0.01μm;
(3)Z 轴:
测量范围:0~450mm; 移动速度:0~10mm/s;
(4)测量力:10~150mN;
(5)爬坡能力:上坡 77 º,下坡 83º;
(6)万向工作台:旋转角度:360 度, Y 移动:±7.5mm,X 向倾斜±15°,Y 向倾斜±15°,承载小于 5KG。
3. 仪器尺寸:花岗岩平板 800×450×100mm 整机:850×500×1100mm;
目前国内的粗糙度轮廓一体机测量仪精度与国外相差较大,且在测量稳定性上也有一定的差距。由于技术上的差距,导致了国内的高端市场一直由国外占领,且形成了价格垄断。SJ5701-200 粗糙度轮廓一体式测量仪在精度、稳定性方面基本达到进口品牌的水平,在价格和技术上打破国外的垄断,提升了我国在测量领域的测量水平,并且给国家节省大量外汇,填补我国在中高端粗糙度轮廓一体式测量仪技术上的空白。
SJ5701-200 粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、模具、精密五金、光学加工等行业。该仪器可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法来评定圆弧和直线等。从而可测量圆弧半径、直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。该仪器还可对各种零件表面的粗糙度进行测试;可对平面、斜面、外圆柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试,并实现多种参数测量。本仪器依据 GB/T 19600-2004、GB/T3505-2009、GB/T6062-2009、GB/T10610-2009、JJF1105-2003 等国家标准及 ISO5436、ISO11562 国际标准制造。
三、 产品描述
SJ5701-200 是一款集成表面粗糙度和轮廓测量的测量仪器;采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术,实现对各种工件表面粗糙度和轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机*测量的高稳定性及直线度, 采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标,计算机通过修正算法对光栅数据进行修正, 最终还原出工件轮廓信息并以曲线图显示出来,通过软件提供的分析工具可对轮廓进行各种参数分析。
轮廓仪为全自动测量设备,操作者只需装好被测工件,在检定软件上设定扫描的开始、结束位置,点击【开始】按钮,测针会自动接触工件表面,并按设定的位置扫描;可高精度地测量精密加工零部件的粗糙度和轮廓形状,再选择所需评价参数即可进行评价。
系统软件为简体中文操作系统,操作方便。
四、 产品功能
1. 表面轮廓评定:评定半径、角度、距离、坐标、圆、圆截面;确定各个点、相交各点、坐标轴、直线、垂直线、圆和圆截面,可对轮廓进行直线度、圆度、轮廓度分析等;
同时实现下列功能:
(1)建立回归直线和圆形;
(2)建立点、交点、自由点、中心点、*点和*点;
(3)建立坐标系统;
(4)计算半径、距离、角度、坐标及线性偏差; (5)实际值与标称值比较;
(6)测量程序自动运行。
2. 表面粗糙度评定: Ra,Rp,Rv,Rz,Rt,Rmax,Rq,Rsk,Rku,RSm,RPc,Rdq,Rdc,Rmr 及 P 参数、W 参数等多参数评定。
3. 滤波:2RC 滤波,高斯滤波和零相位滤波;
4. 界面友好,更符合中国用户操作习惯;
5. 测量记录采用集中式数据库管理,可按被测件类型、生产单位、出厂编号、检测员、送检单位、设备编号、检定日期和有效日期等查询和管理测量记录;
6. 输出多种格式报表(.doc,.docx,.xlsx,.pdf),并支持完全的自定义报表,定制测量记录报表,可批量打印记录;
7. 具有数据备份和还原数据库功能;
8. 拥有 CNC 测量功能,能实现同批次自动测量,具有 SPC 统计分析功能;
9. 可进行 CAD 图纸导入,CAD 图纸尺寸标注等与测量结果进行比对;
10. PDF 格式图纸导入比对分析功能;
五、 性能特点
1、 高精度、高稳定性、高重复性:完全满足被测件测量精度要求。
1) 选用国际*的高精度光栅测量系统和高精度电感测量系统,测量精度高;
2) 自主研发高精度研磨导轨系统,导轨材料耐磨性好、*系统稳定可靠工作;
3) 高性能直线电机驱动系统,*测量稳定性高、重复性好。
2、 智能化管理与检测软件系统:
仪器操作界面友好,操作者很容易即可基本掌握仪器操作,使用十分简便。
1) 10 多年积累的实用检定软件设计经验,向客户提供简洁、实用、快速的操作体验;
2) 智能化分析及记录,同批次可自动测量和分析,大幅度减少人员的操作要求及降低人员的劳动强度
3) 测量范围广,可满足绝大多数类型的工件粗糙度轮廓测量;
4) 可自动和手动选取被测段进行评定,可依据客户要求进行软件功能的定制;
5) 纯中文操作软件系统,更好的为国内用户服务;
6) 可打印各种格式的检定报告,自动显示、打印、保存、查询测量记录,打印格式正规、美观。检定数据可存档,或集中打印,不占用检定操作时间;
7) 本仪器采用计算机大容量数据库储存,可自动记录保存所有检定结果。
3、 同时能测量表面粗糙度和轮廓形状
共用主体,只需切换不同模块,可对产品进行轮廓形状测量和微观粗糙度测量。
4、 可进行多参数评定
粗糙度可依据不同标准进行自动评价,包含 Ra,Rp,Rv,Rz,Rt,Rmax,Rq,Rsk,Rku,RSm,RPc,Rdq,Rdc, Rmr 及 P 参数、W 参数等多参数评定。
5、 大批量高效率检测及品质管控:
针对同类型大批量的工件,能进行 CNC 模式测量,自动分析处理数据,并能将数据进行统计, 带有 SPC 功能,能进行多种方式统计分析,给予品质控制指导;
具有导入 CAD 图纸,和输出 PDF 功能,可以将理论图纸与实际检测尺寸结果进行比对,特别是一些不规则的轮廓形状时,可以提供直观图形对比
6、 测量力系统:
采用音圈电机测力系统,测力可实现从 10~150mN 连续可调,测力分辨力可达 0.2mN;避免了老式砝码加载因周围环境振动带来的测力误差,降低了测力变化引起的测量误差。
7、 智能保护系统:
仪器在各个方向都有进行保护,能有效的保护仪器,降低人员操作失误带来的损伤。
8、 灵活手动控制:
仪器配置了操作杆,可在测量工件前对测针进行粗定位;在脱离电脑的情况下,让测针左右、上下快速移动。
六、 技术参数
传感器系统:进口高精度光栅测量系统和高精度电感测量系统直线导轨:高精度研磨导轨
驱动装置:直线电机、伺服电机控制测量力系统:计算机自动控制
计算机:24"计算机电源:220V,50Hz
七、 技术指标
1. 粗糙度测量:
● 基本参数:
测量范围:X 轴:200mm,Z1 轴:±80µm、±40µm、±20µm 直线度误差: ≤0.15µm/20mm,≤0.5µm/200mm
示值误差:±5%
分辨率:Z1 轴 0.004µm(±80µm)、0.002µm(±40µm)、0.001µm(±20µm)
测量速度:0.5mm/s、0.1mm/s、0.05 ㎜/s 可调
● 硬件结构:
测针:标准型(高度小于 8mm) 1 支,触针半径 2µm,静态测力 0.75mN; 大理石平台:尺寸≥800×450mm;
电动立柱:高度≥450mm;
● 测量软件
依照 ISO3274 等国际标准,能自动选取截止波长;
● 测量参数
R 粗糙度:Ra、Rq、Rz、Rmax、Rpc、Rz-JIS、Rt、Rp、Rv、R3z、RSm、Rs、Rsk、
Rku、Rdq、Rlq、Rdc、RHSC、Rmr、Rz-L、Rp-L、R3z-L、Rdc-L、RMr-L、Pdc-L、PMr-L;
核心粗糙度: Rk、Rpk、Rvk、Rpkx、Rvkx、Mr1、Mr2、A1、A2、Vo;
P 轮廓参数:Pa、Pq、Pt、Pp、Pv、PSm、Psk、Pku、Pdq、Plq、Pdc、PHSC、PPc、
PMr;
W 波度轮廓参数:Wa、Wq、Wt、Wp、Wv、WSm、Wsk、Wku、Wdg、Wdc、WMr;
Motif 参数:R、Ar、W、Aw、Rx、Wx、Wte、Nr、Ncrx、Nw、Cpm、CR、CF、CL;
ISO5436 参数:Pt、D;
轮廓类型:支持 D、P、W、R。
● 滤波器:
高斯滤波器、RC 滤波器,相位修正滤波器; 滤波波段可选择,也可任意设定;
支持自动选择符合标准的过滤方式和取样长度;
2. 轮廓测量:
(1)X 轴
测量范围:0~200mm;
示值误差:±(0.8+2L/100)μm,其中 L 为水平测量长度,单位:mm; 分辨率:0.01μm;
直线度:2μm/200mm;
测量速度:0.05~5mm/s; 移动速度:0~10mm/s。
(2)传感器 Z1 轴:
测量范围:±25mm;
示值误差:±(1.6+|2H|/100)μm,其中 H 为垂直测量高度,单位:mm; 分辨率:0.01μm;
(3)Z 轴:
测量范围:0~450mm; 移动速度:0~10mm/s;
(4)测量力:10~150mN;
(5)爬坡能力:上坡 77 º,下坡 83º;
(6)万向工作台:旋转角度:360 度, Y 移动:±7.5mm,X 向倾斜±15°,Y 向倾斜±15°,承载小于 5KG。
3. 仪器尺寸:花岗岩平板 800×450×100mm 整机:850×500×1100mm;
