SW2000 摄像式全自动水表检定装置是按照“JJG162-2009 水表检定规程”要求，在Windows 操作平台下，采用计算机和单片机技术相结合的方式，实现对水表检测自动化检定。
安装水表后，只需在计算机上输入检定信息，就不再需人工干预，点击“开始检定”图标，装置自动依次完成公称、分界、最小流量的检定。它减轻了检定人员的劳动强度，提高了检定效率和精度，并且操作简便，很适合目前各水表检定单位使用。
一、 被检表数量选择
|
被检表数量 |
对应型号 |
单排或者双排 |
|
5表位 |
SW2000A5 |
单排 |
|
6表位 |
SW2000A6 |
单排 |
|
8表位 |
SW2000A8 |
单排 |
|
10表位 |
SW2000A10 |
双排 |
|
12表位 |
SW2000A12 |
双排 |
|
16表位 |
SW2000A16 |
双排 |

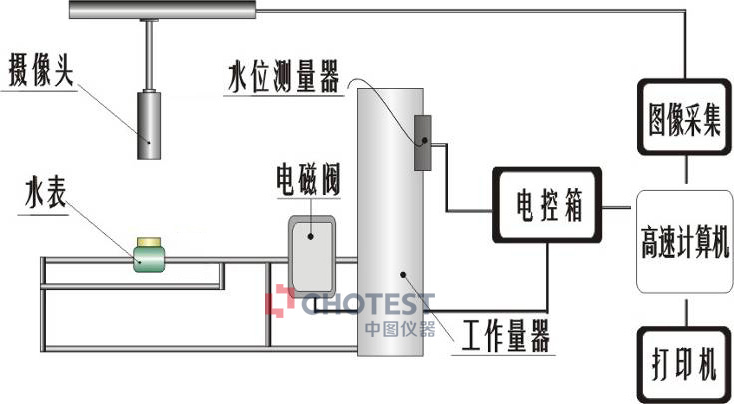

二、结构原理
1）、自动测水量：实时读取标准容器流量数据。
2）、自动耐压：自动加压到耐压点后，保持压力持续指定的时间后自动复原。
3）、自动停水、放水：电脑通过电控箱自动控制阀门作指定的开\关动作。
4. 同时具备半自动和手动检测功能
在水表图像被遮挡，拍摄困难等特殊情况下，仍可实现除图像识别以外的半自动检定过程。用户只需将人工读表值输入电脑即可。脱离电脑的情况下，亦可人工操控电控箱，实现手动检测。
5. 齐全的数据管理功能
检定完毕后，软件自动按规程（JJG162-2009）计算并得出检定结论，可保存全部水表检定数据，具有检定记录查询、统计、打印等数据库功能。
6. 灵活的Word 报表功能
可按用户需要，灵活设计检定记录、检定证书、检定通知书等的报表格式。可存储为Word电子档或直接打印，灵活方便。
7. 软件功能强大、设计细致、使用方便
经过10多年的精心设计，深圳市中图仪器股份有限公司的SW2000 摄像式全自动水表检定软件，汲取广大客户的宝贵意见，不断致力于满足客户需要，操作简洁方便，功能细致贴心。如检定过程中，可查看本次检定中已完成的流量的误差；检定过程，也保存了各流量点前后的水表图片及对应读数，供用户查验。数据库提供了自动备份等功能，防止意外情况造成的数据丢失等。
四、技术参数
1、 检测范围：15-25mm 口径的干、湿式水表
（要求水表带红色指针，红指针数量不少于3 个，红指针区域无遮挡。）
2、 检测水表数量：（双排并联）
SW2000A5：DN15水表 5只、DN20水表 5只、DN25水表 5只
SW2000A6：DN15水表 6只、DN20水表 6只、DN25水表 5只
SW2000A8：DN15水表 8只、DN20水表 6只、DN25水表 5只
SW2000A10： *排：DN15水表 5只、DN20水表 5只、DN25水表 5只
第二排：DN15水表 5只、DN20水表 5只、DN25水表 5只
SW2000A12： *排：DN15水表 6只、DN20水表 6只、DN25水表 5只
第二排：DN15水表 6只、DN20水表 6只、DN25水表 5只
SW2000A16： *排：DN15水表 8只、DN20水表 6只、DN25水表 5只
第二排：DN15水表 8只、DN20水表 6只、DN25水表 5只
3、校表台准确度：优于0.2 级
4、图像识别率≥90%
5、图像识别误差：0.33 分格
6、水位测量误差：±0.004%
8、控制输出：4-10 路大功率继电器输出
9、数据处理：自动按规程计算并得出检定结论，可保存全部水表检定数据，具有检定记录查询、修正、统计、打印等数据库功能。
